AVR - Basteleien - Multimeter
Angefangen hat es damit, daß ich mit gepackten Kisten auf den Umzug in die rekonstruierte Wohnung im Nachbarhaus wartete.
Wochenlang........
Nach durchkramen der greifbaren Materialvorräte kam dann die folgende Idee zustande:
"Multimeter" war die einzige Überschrift, die mir erstmal dazu einfiel.
Etliche Jahre später hat sich "tonevi" in mikrocontroller,net über mein damaliges Projekt hergemacht.
Er hat den Hardwareaufwand reduziert und die Software entsprechend angepasst.
Das war jetzt Anlaß für mich, einen seit Jahren bekannten Fehler in der Periodendauer-Messung endlich zu beheben....
Die korrigierte Version liegt in Software.
Stand der Dinge:
Spannungsmesser (nur positive Gleichspannung) 0,00 - 9,99V und 10,0 - 30,0V mit automatischer Bereichsumschaltung.
Frequenzzähler 30Hz...9,999 MHz mit automatischer Umschaltung der Zeitbasis
Unter 488Hz wird die Periodendauer gemessen.
Logiktester L - verbotener Bereich - H - offene Leitung.

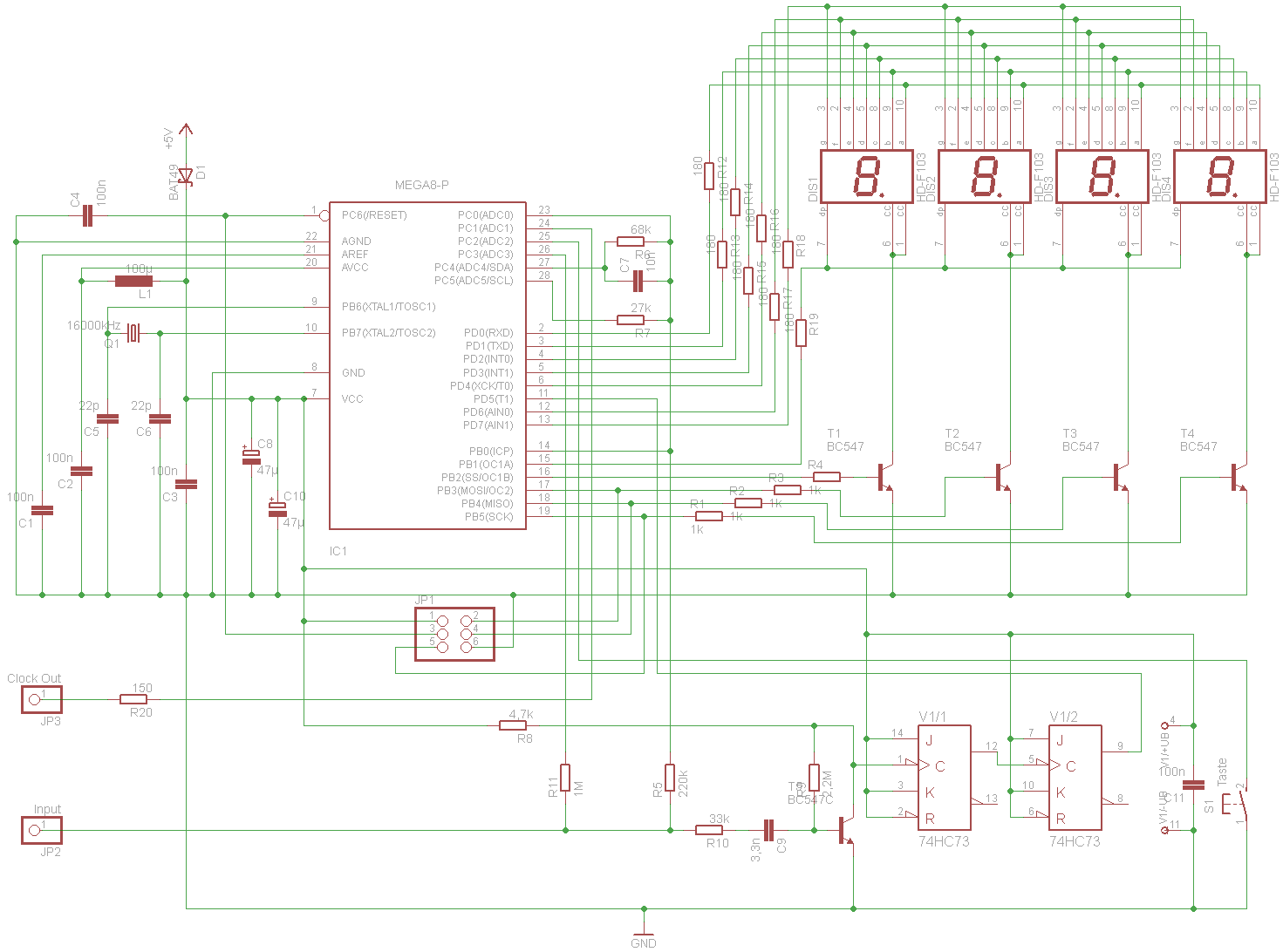

Der nicht sonderlich aufgeräumte Schaltplan
Die Hardware ist absichtlich minimalistisch, die Meßgenauigkeit miserabel, Spannung ca. 2%, Frequenz ca. 0,1%.
Spannung liegt an ungünstigen Widerstandswerten (waren gerade in der Kiste...), Frequenz an einem etwas ungünstigen Counter-Handling.
Da werde ich für mich vielleicht noch nachbessern, allerdings reicht für meine Verwendung diese Genauigkeit auch bei weitem aus...

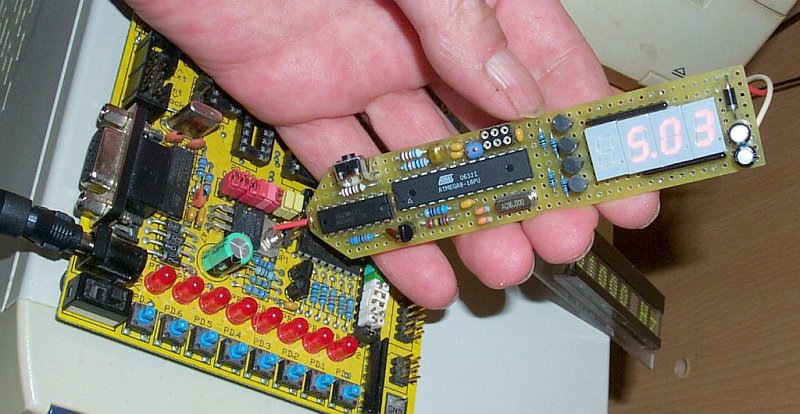

Aufbau noch ohne Gehäuse
Das Teil hat Prüfstift-Form, ist auf Lochraster verdrahtet (naja, nicht unbedingt zu empfehlen in der Größe) und kommt ohne Spezialteile aus.
Im mikrocontroller.net gibt es eine Diskussion dazu, dort wurden auch ein paar Leiterplatten entworfen.
Ich garantiere da aber für nichts, meine Version bleibt wohl ewig auf Lochraster...
Bei Fragen entweder eine E-Mail schicken oder im mikrocontroller.net fragen.
Letzte Änderung am 04.10.2015
